Beschreibung

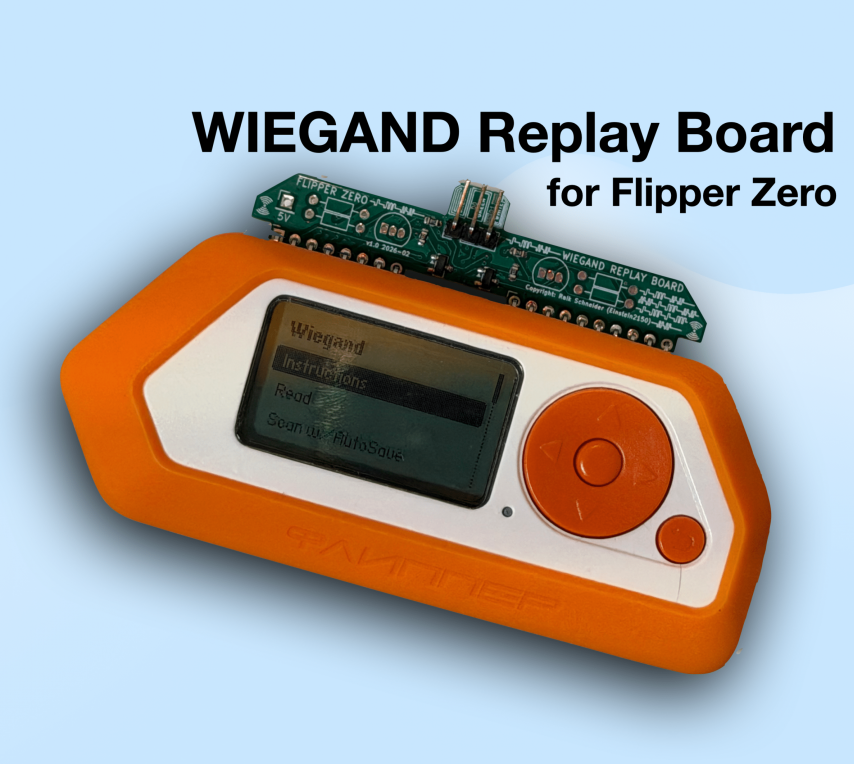

Das WIEGAND Replay Board ist ein spezialisierte Erweiterungsplatine für den Flipper Zero zur Analyse von Wiegand Datenströmen. Es wurde für Security Researcher, Red Teams, Penetration Tester sowie Entwickler von Zutrittskontrollsystemen konzipiert.

Das Board ermöglicht das Logging binärer Datenströme und Kartenformate sowie das Senden von Binärdaten zurück auf die Schnittstelle. Datenströme können auf dem Flipper Zero gespeichert werden und für Replayangriffe wiederverwendet werden.

Hinweis: Flipper Zero nicht im Lieferumfang enthalten!

Hauptfunktionen

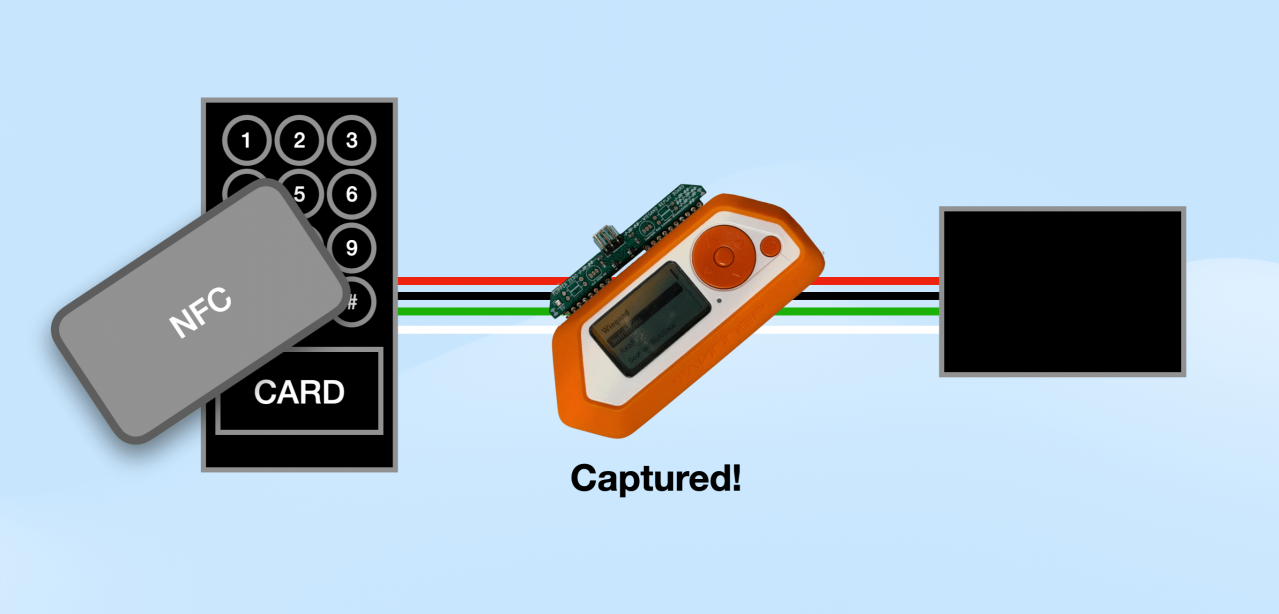

Read

• Logging von Wiegand Rohdaten
• Unterstützung von Wiegand-basierten Systemen wie RFID, NFC, PIN Pads, Magnetstreifen und Barcode Readern

Read with Autosave

• Logging von Wiegand Rohdaten im Batch-Modus
• Automatische Speicherung jedes Datensatzes in eine Datei auf dem Flipper Zero
• Geschwindigkeitsoptimiert um auch schnelle Datenmuster wie PIN-Codes sicher erfassen zu können

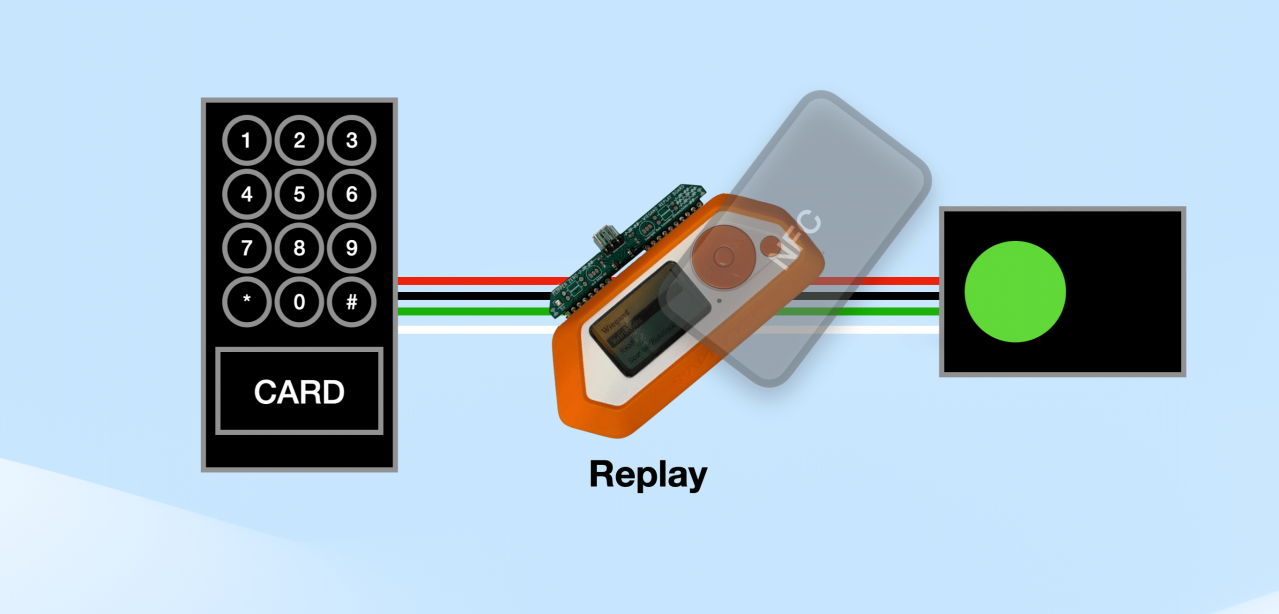

Write

• Replay von gespeicherten Datensätzen auf die Wiegand Schnittstelle
• MOSFETs sorgen für eine sichere Modulation der Daten auf die Leitung

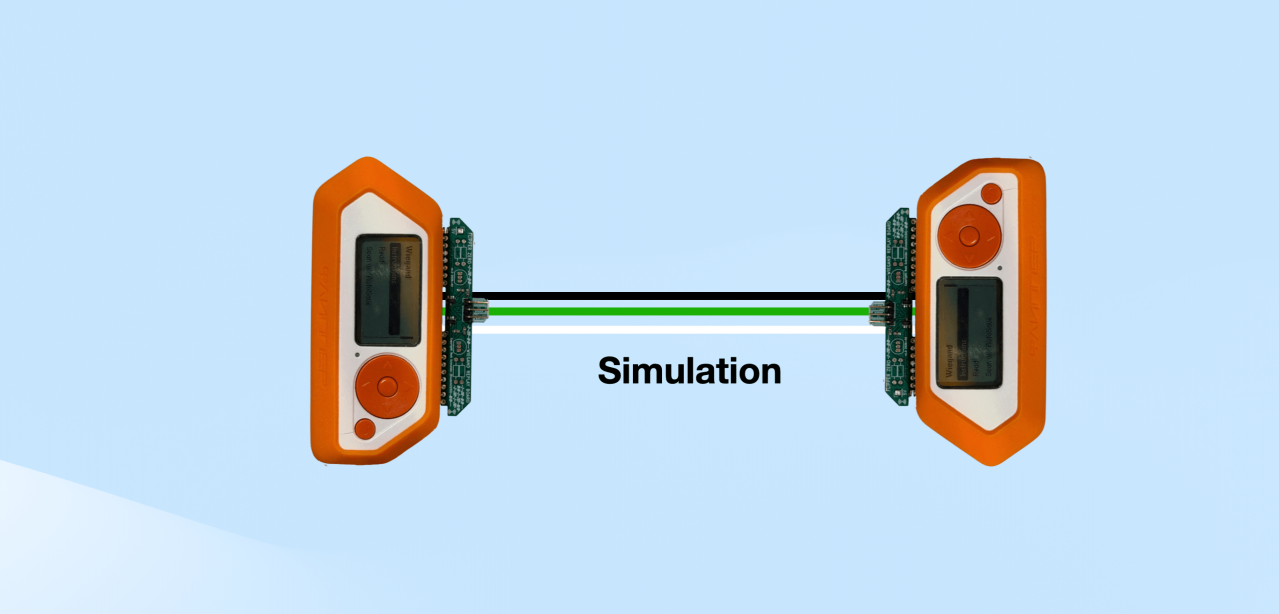

Stand-Alone-Modus / Simulationsmodus

• Das Board setzt die Datenleitungen hardwareseitig auf einen High-Pegel wodurch eine eigene aktive Wiegand-Datenleitung auch ohne echte Peripheriegeräte wie z.B. einen NFC-Leser simuliert werden kann
• 2 Boards können mit den optionalen Jumper-Kabeln zu einer Einheit verbunden werden und wechselseitig Daten Senden und Empfangen
• Ein Board kann auch mit dem optionalen ESP-RFID-Tool v2 PRO verbunden werden und wechselseitig Daten Senden und Empfangen
• Optionaler 5V Pin am Board um z.B. das optionale ESP-RFID-Tool v2 PRO direkt mit Strom zu versorgen



Technische Daten

• Betriebsspannung: 5V
• Schnittstelle: 5V Wiegand

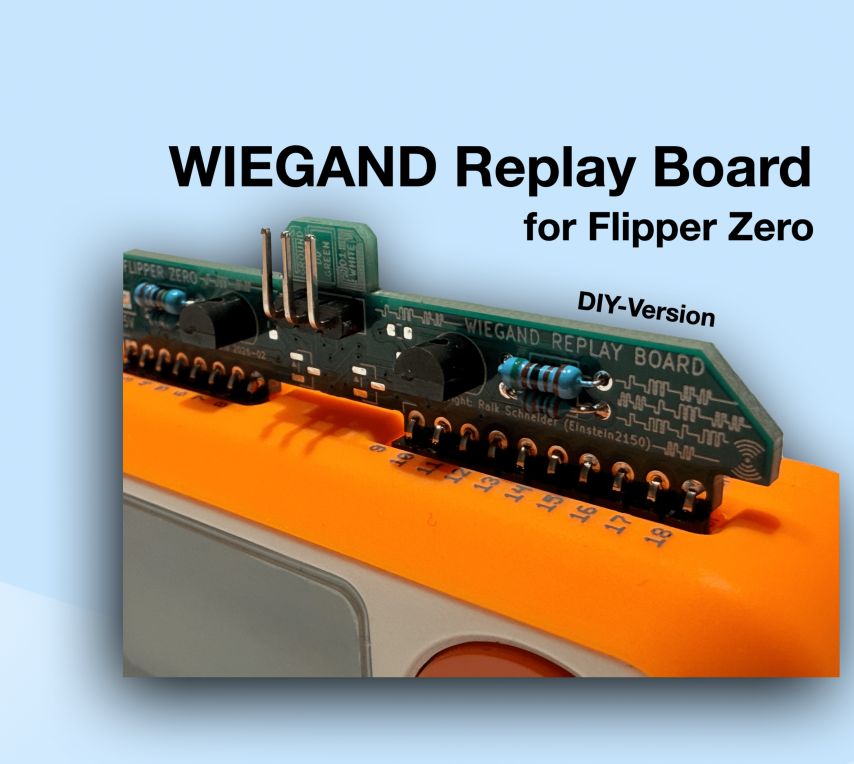

• Bauform: verdrahtet Bauelemente als Bausatz zur Selbstmontage (eigenes Löten erforderlich!)
• Unterstützte Modi: W4, W8, W24, W26, W32, W34, W35, W37, W40, W48
• 5V-Anschluss: vorbereitet ohne Pin-Header (Pin-Header separat bestellbar)

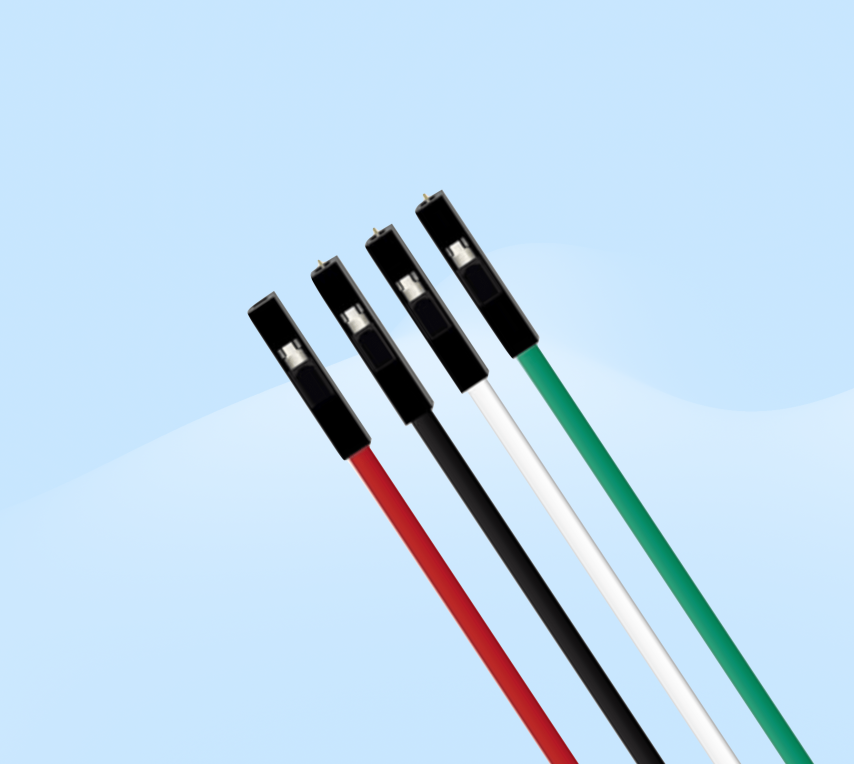

• Wiegand-Anschluss: Pin-Header (GND, W0, W1), Jumper-Anschlusskabel separat erhältlich
• Hinweis: das Board ist auch als fertig montierte SMD-Variante erhältlich

Firmware/Software:

• Flipper Application (fap): https://github.com/Einstein2150/WIEGAND-Replay-Board-for-Flipper-Zero



Typische Anwendungsbereiche

• Red Team Assessments
• Zutrittskontroll Analyse
• PIN  Tests

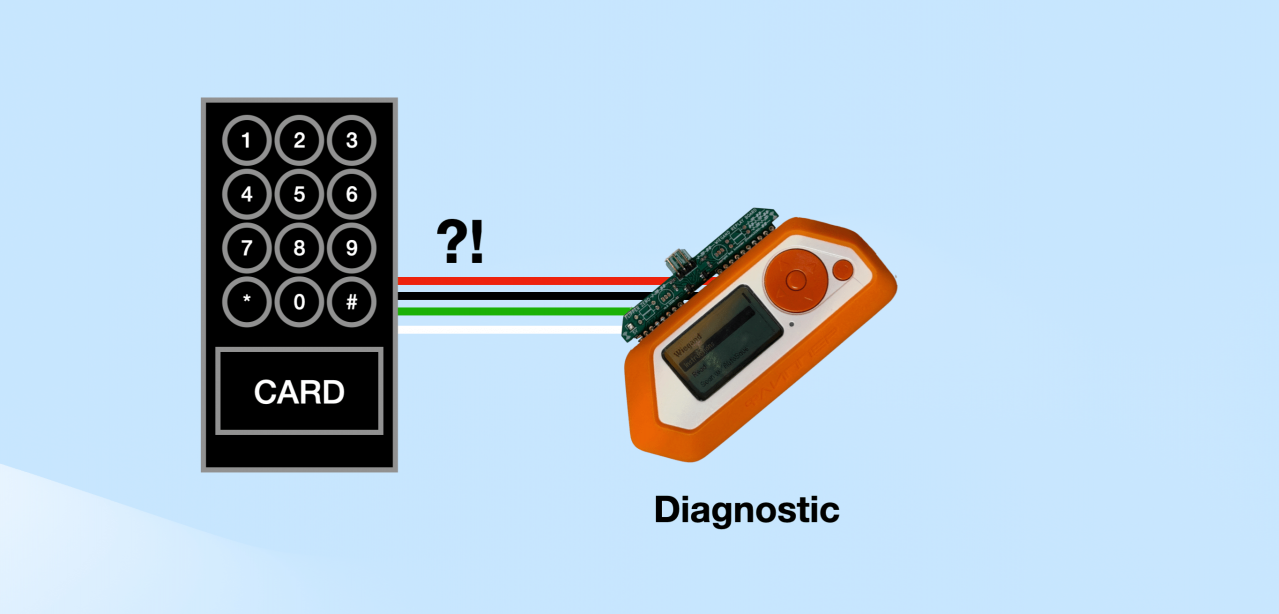

• Hardware Fehlersuche
• Simulation eines Zutrittskontrollsystems
• Standalone Credential Logger
